詳細說明

鋼管稱重測長標識設備是集機械、電氣、自動化于一體，將檢測、標識等功能集成在一個全自動系統中，具有稱重測長精度高、噴標速度快、字體清晰、色標鮮明、自動化，為了提高焊接鋼管稱重測長的精度，通過對現有幾種稱重測長系統的接受和比較，找出其存在的不足，結合生產實際設計出1套結構簡單，操作方便，測量精度和重復精度高的稱重測長。稱重、測長、涂油、噴標各工位可同時進行，自動化程度高。

系統提供各種報警功能。

系統簡要說明

整個系統控制流程包括：

1. 系統將單支鋼管通過氣缸翻板入稱重臺架；

2. 稱量支架上采集鋼管的重量數據，結束之后通過氣缸抬升撥料機構把鋼管送到等待測長工位；

3. 系統將單支鋼管送上測長軌道工位；

4. 測長完畢之后，將鋼管送入涂油機進行涂油；

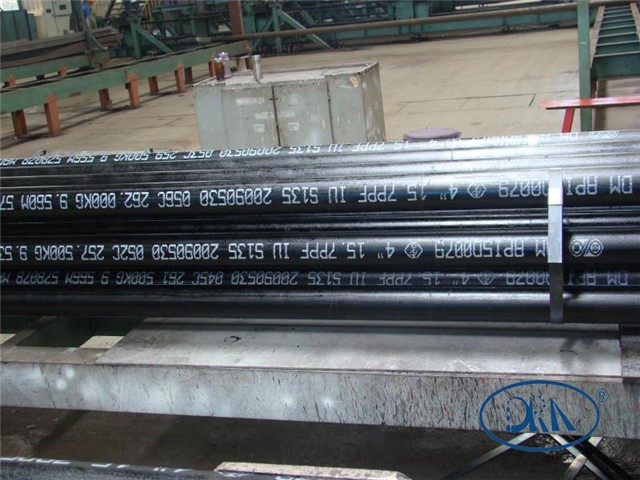

5. 鋼管涂油完畢之后，噴標機開始對鋼管進行噴標工作；

6. 噴標結束，系統將鋼管送入晾曬打包工位。
